超9万方医院综相符楼如何操纵BIM成功“减负”(艾三维BIM分享)

2022-01-18 15:37分类:医美新闻 阅读:

上万份图纸,千兆级模型,超千次跨部分流程……每当项而今发生,这些都是必定产生的干事。今天进动案例介绍的相符胖市第一人民医院门急诊入院综相符楼项而今他们又是如那儿那边理项而今中的难题呢?

项 而今 概 况

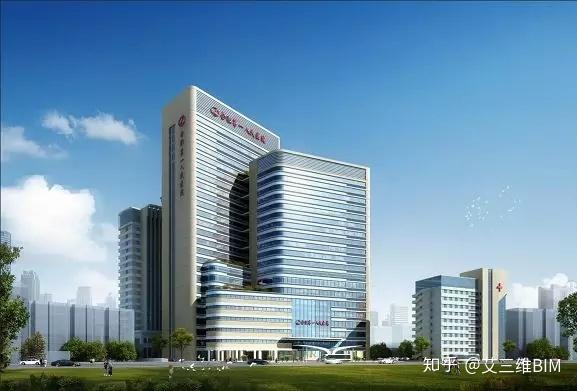

项而今名称:相符胖市第一人民医院门急诊及入院综相符楼

项而今地点:相符胖市蒙城路与寿春路交口

构筑面积:9.5万平方米,地下三层地下室约2万平米,地上共7.5万平米,其中裙楼9层,A、B塔楼辞别为24层及19层

结构形态:框架剪力墙结构

构筑类型:医院构筑

施 工 难 点

1、本项而今施工场地方圆极度窄小,西侧距离小区3米,南临已建医院综相符楼,北侧红线距离基坑比来4.5m。

2、地下室管线茂密,且需考虑单方呆板车位处的避让,管线排布局限因素多多。

3、工程设计单方采用了型钢混凝土柱、钢板剪力墙和钢管混凝土柱,结构框架梁与型钢、钢管柱、钢板剪力墙存在多处复杂施工节点,钢筋与钢结构的碰撞是本项方针一大施工难点,且设计规定一共的钢结构的洞口、预埋件均答在工厂加工落成,不得过后补凿,钢结构预留洞口、套筒定位难度大,现场施工难度大。

4、本工程涉及的专科多达二十三项,各专科交叉作业时常,协和干事难得。项而今组想要经历对BIM技术的运用增强对工程进度、质量、爽朗等多方面的管控,从而殷?升迁项而今管理的作用。

BIM 答 用

1:1还原虚构场景。原因施工场地方圆极度窄小,现场车辆运转及质料堆载受限,参照中天CIS恳求1:1确切还原虚构场景,实现推演施工,同时优化施工布局。

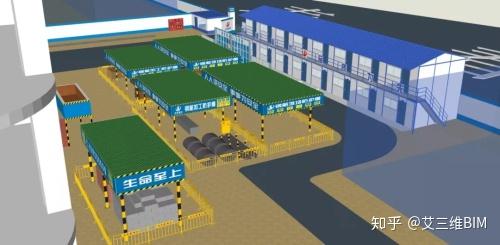

三维场布优化

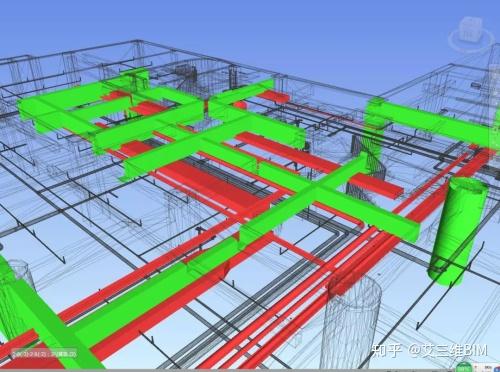

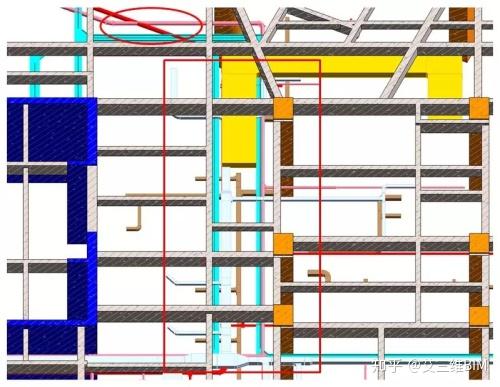

机电管线综相符优化。不拘泥于传统管线基础排布,其中涵盖了净高优化、管线路径优化、支吊架综相符化等多方面统筹考虑。在走道等管线较茂密的部位,考虑管线分层放置,采用门型组相符吊架,其中桥架和消防管道在表层统一标高,底部对齐,排烟风管、加压送风管、空调风管等在基层。优化后走道集约美不益看,可已足净高3.2m,较原图纸节俭了500净高。

管综前

管综后

并不竭经历三维单方核阅和剖面间距核实等手腕,逆复与设计单位疏导并调整机电管线路由,实现了机电管线的优化排布,保证了体系功能和空间净高,升迁了感不益看凶果。

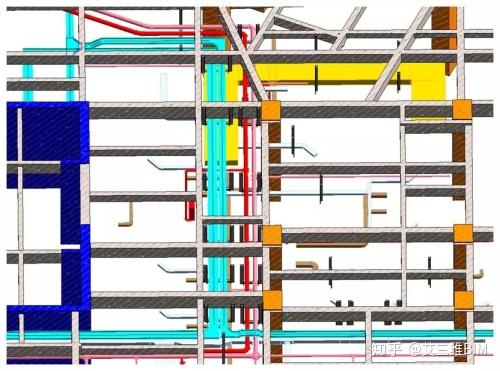

地下室走道优化

进度可视化管理。运用品茗CCBIM平台,以项而今为中央,实现多维度协同管理,可视化项而今管理流程,做轻量化模型处理交底,质量爽朗管控移动办公。

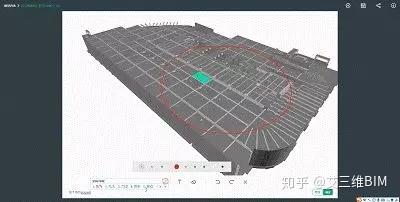

模型轻量化处理

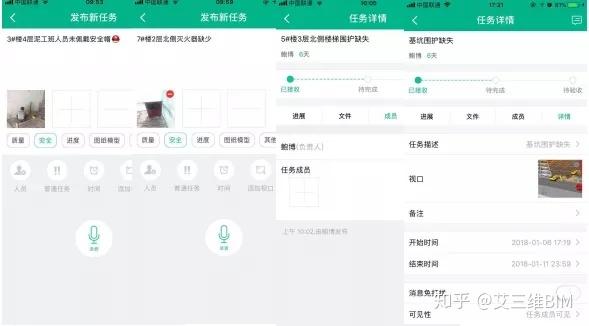

CCBIM平台还能救助移动终端现场拍照,照片可依照责任上传,管理者在办公室即可实时监察项而今爽朗、质量、进度。无需厚重的图纸,针对有题目单方圈出评论,使干事由无形变有形,流程节点上干事痕迹均有据可查,题目单方及时整改,挑高项而今效率。为各专科挑供了消歇共享、疏导通顺的平台,有效协和了各分包单位,实现工程的平和共建。

检查整改、闭环,确保现场生产爽朗

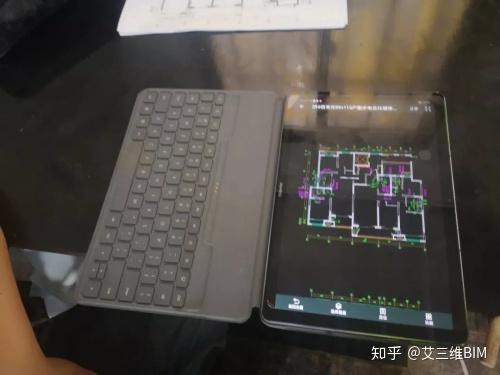

同时CCBIM平台能已足模型、图纸可实现跨平台查望,基于图纸增加消歇即可实现变更管理,协助消歇触达更澄澈。

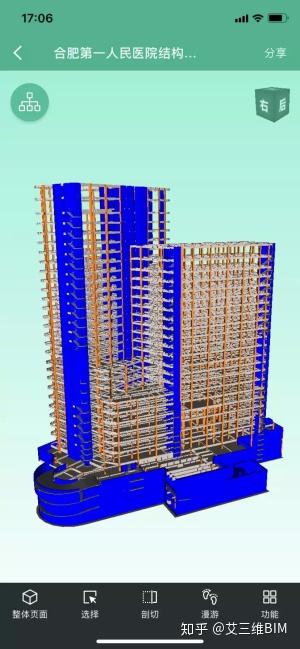

模型

图纸

BIM 答 用 效 果

1、 细化增强设计

操纵BIM辅助三维图纸会审,细化增强设计,累计发现并解决了土建图纸题目86项,机电图纸题目122项,钢结构图纸38项,落成模型变更维护15次,优化区域净高80余处,出图300余张,充满发挥出BIM模型可视化、确切化、协和性及模拟性等上风。

2、 缩小工期,升迁质量

操纵BIM技术出具的管井优化图,形成了一井一图,精准定位,套管随一次结构同步预埋成型,无需再预留管道井空洞,裁减了施工工序,节俭了大量的工期和人为。而在雅致精细BIM模型基础上生成的的一次及二次结构预埋图,同样有效避免了后期没相干的返工和再开洞,既节约了工期和成本,又升迁了施工质量。

3、 裁减工程质料迥异理的消费

管线排布综相符优化,统筹考虑,集约排管,裁减了无须要的翻曲,兼顾了管线相似美不益看和净高控制恳求,从而裁减了因时常避让所造成的质料消费,并以门型组相符支架和抗震撑持相结相符的方法,裁减了承重支架总体必要量。

以上就是BIM技术在相符胖市第一人民医院门急诊入院综相符楼项而今中的行使,实践是检验真理的唯一标准,说一千遍不如做一遍,真实往运用才能获得进展!

广州君和艾三维 凝神BIM询查|柔件出卖|BIM平台研发|建模出图|BIM培训|工程动画
